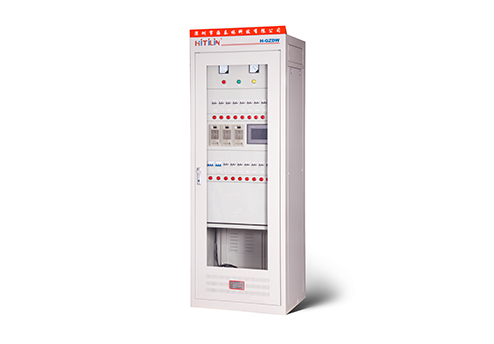

充饋電及蓄電池一體柜
◆應用領域 主要用于35KVA及以下變電站、用戶變、開閉所
◆系統組成 系統按一面柜體設計：一體化系統由整流模塊、監控系統、絕緣監測繼電器（可選）、閃光繼電器（可選）、降壓單元、交流配電單元、直流饋電單元和蓄電池組成 交流配電：兩路交流380V電源輸入，可實現自動投切互為備用。 防雷系統：8/20us電流沖擊波，40KVA 電池開關：63A/32A 合閘支路：2路16A或4路32A 控制支路：4路10A或6路16A 閃光輸出：1路（可選） 蓄電池：220V系統：18只12V65AH以下蓄電池 110V系統：9只12V65AH以下蓄電池
◆機械特性 尺寸: （高×寬×深）：2260mm×800mm×600mm 1600mm×600mm×600mm ◆型號 HPBM-10～65/220/40Y HPBM-20～100/110/80Y 額定容量：220V，40A/110V，80A 接線方案：適用31、33、35方式
|
