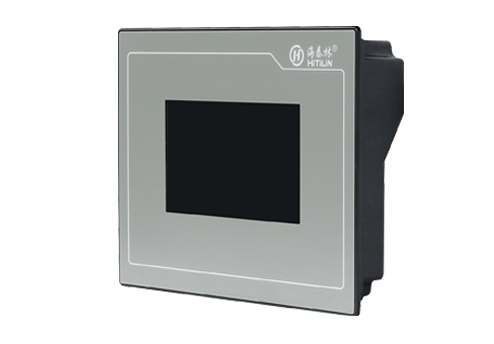

HPSM12K監控模塊

HPSM12K監控模塊是為滿足用戶常規直流屏系統而設計的一款中型監控，其主要適用于7Ah ~200Ah單電單充系統，電池巡檢和絕緣檢測是通過擴展方式實現，通過RS485接口與該監控器聯機，可實現多達120節電池巡檢和30路支路絕緣監察，最多能實現16路支路開關跳閘故障檢測。該監控器的特點是集中一體式加擴展單元的組合結構，性?xún)r(jià)比高，接線簡單，安裝方便。

◆產品特點

1）使用簡單，性?xún)r(jià)比高；

2）配備RS485\CAN接口，支持多種通信規約，全面實現“四遙”功能；

3）5寸觸摸屏操作，實現人機界面可視化操作，全中文菜單，操作簡單方便，易于上手；

4）告警處理及記錄功能，可通過當前故障和歷史故障查詢系統故障記錄；

5）可根據用戶要求，開關量輸入可選擇告警輔助觸點或各支路開關（無需使用輔助觸點）接入；

6）根據系統不同要求，可通過RS485總線擴展電池巡檢和絕緣檢測單元；

7）可與艾默生等各個廠家模塊配套使用。

◆功能介紹

1）智能型電池充電管理功能，響應時間快，限流值穩定，延長電池使用壽命；

2）完善的遠程通信功能，通過CAN/RS485接口實現“四遙”功能，實現無人值守；

3）完善的告警處理及記錄功能，當系統異常時，監控自動產生聲光告警，同時屏幕上出現閃爍的“故障告警”，故障輸出節點動作；用戶可通過當前故障和歷史故障查詢系統故障記錄；

4）本地（或遠端）設定系統運行參數，上下告警限，手動均浮充轉換，模塊開關機控制

5）直流饋電輸出的電壓、電流，各饋電輸出開關狀態、熔斷器狀態、絕緣狀態和防雷器狀態，當發生異常情況時發出聲光報警；

6）交流電壓檢測，過壓、欠壓、缺相、停電告警

7）16路支路饋線開關狀態或跳閘告警；

8）通過RS485接口擴展最多120節電池巡檢（配5臺電池巡檢單元）；

9）通過RS485接口擴展支路絕緣監測單元，最多30路（配1臺絕緣監測單元）；

10）自動調壓控制功能（默認為五級硅鏈）。
