蓄電池巡檢維護裝置

◆概述

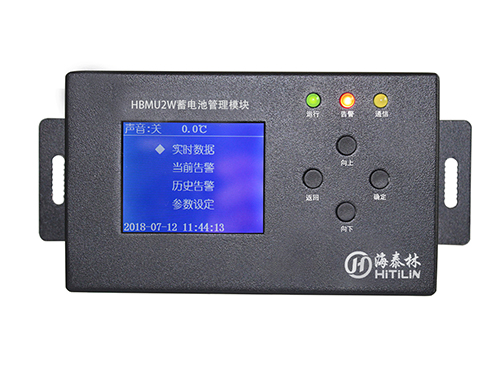

HBMU2W蓄電池巡檢維護裝置是利用高智能設備代替人工實現對在線運行的蓄電池組進行不間斷、全方位的監測和維護。通過實時監測蓄電池的運行狀態及其各項運行參數，對電池組進行自我診斷并自動進行相應的維護。確保蓄電池組安全穩定運行，并最大限度的延長電池組使用壽命。從根本上解決了蓄電池使用和維護問題，大大減少了電池的淘汰和基站發電投入，降低安全風險，對蓄電池管理和維護具有里程碑的意義，有良好的經濟價值和社會價值。

◆產品功能

1. 監測功能：實時監測的蓄電池組的充放電狀態，組端電壓、充放電電流、環境溫度、單體均衡電壓、單體電壓、單體電池內阻、電池組剩余容量。

2. 報警功能：過充、過放、高溫、容量不足、單體故障、設備故障等告警。

3. 內阻檢測功能：瞬間直流放電法在線自動測試各單體內阻判斷電池好壞。

4. 自動均衡維護功能：自動調節各單體電池電壓，使整組電池電壓處于均衡。消除落后電池的影響，提高電池安全性能，延長電池壽命。

5. 在線自動脈沖活化維護功能：在浮充狀態下自動對性能落后的單節電池提供正負脈沖電流進行在線活化。

6. 快速容量估算和剩余容量監測功能：結合安時（AH）計法、內阻法、神經網絡法、卡爾曼過濾器法等建立科學的蓄電池剩余容量_SOC_數學模型，同時把電壓、電流、內阻、溫度、充放電時長等相關數據輸入數學模型快速準確估算出電池組剩余容量。

7. 智能通訊：具備以太網口、RS485、RS232等智能接口可接入機房動力環境監控系統。

8. 數據傳輸和組網功能：設備具有LAN(以太網)、RS485數據傳輸接口，MODBUS標準通信協議利用先進的信息通信技術將在網運行的蓄電池組進行統一監控和管理。

◆性能特點

1. 模塊化架構設計： 每個主機可監控4組，每組最多256節電池數據。

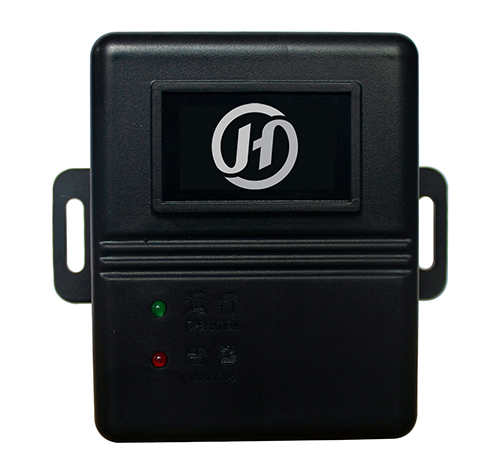

            每個采集維護模塊負責12節電池的數據采集和自動維護。超過12節電池時需拓展，不帶維護功能的每個模塊可監測24節電池，超過24節時需拓展。

1. 下放式安裝：模塊小巧適合就近安裝，能降低安裝成本，提高監測精度。

2. 顯示與指示：采用5寸或7寸大屏幕液晶直觀顯示蓄電池運行狀態、自動維護狀態、設備存儲狀態及各項運行參數和告警記錄。面板具有電源、設備故障、越限報警指示燈。

3. 大容量存儲：配置SD卡存儲

4. 告警方式：聲光告警（可消音）、手機短信告警

5. 安全隔離：裝置和電池間所有連線都采用保險線；

6. 抗干擾能力強：信號隔離、電源隔離

7. 智能接口：以太網口、RS485、RS232；

8. 供電方式：配置電源適配器

◆參數指標

1. 單體電壓監測范圍0-20V                      單體電壓監測精度：0.05%+1mV

2. 內阻監測范圍 0-65000μΩ                    內阻測量重復精度：±1%+5μΩ .

3. 電流測試范圍 0-300A                           電流監測精度：±1%

4. 溫度監測范圍 -20℃-85℃                     溫度測量精度：±0.5℃

5. 組端電壓監測范圍0-600V                    組端電壓監測精度 0.1%

6. 通信接口：RS485接口以太網接口       通信協議：MODBUS

7. 通 訊 參 數：波特率（2400/4800/9600/19200bps）可設

8. 工 作 環 境：溫度：-20℃～85℃，濕度10%～80%，無冷凝
